100kva 3-fase kraftfordelingstransformator

Siden året 2006 har Conso Electrical Science and Technology Co., Ltd samlet over et tiårs erfaring med å produsere 100kVA 3-fase kraftdistribusjonstransformatorer, og konsekvent forbedre sine eksisterende produksjonsprosesser for å lage distribusjonstransformatorer og kompakt transformatorstasjon. Dette har kulminert i etableringen av et modent og svært effektivt styringsrammeverk som omfatter alt fra produktdesign til produksjonsprosessering. Conso Electrical legger vekt på kvalitet og kundesentrert for å montere 100kVA 3-fase kraftdistribusjonstransformatorer. Vi er glade for muligheten til å jobbe med markedsføringsguruer fra hele verden.

Send forespørsel

produktbeskrivelse

Video

100kVA 3-fase kraftfordelingstransformator Ytelsesegenskaper:

en. For oljenedsenkede transformatorer, bortsett fra de med lav kapasitet, bruker lavspenningsviklingen generelt en sylindrisk struktur viklet med kobberfolie, mens høyspentviklingen bruker en flerlags sylindrisk struktur. Denne balanserte viklingskonfigurasjonen sikrer minimal lekkasje, høy mekanisk styrke og sterk kortslutningsmotstand.

b. Både kjernen og viklingene er sikret med festetiltak. Festekomponentene, som høy- og lavspenningsledningene, er utstyrt med selvlåsende anti-løsningsmuttere. Transformatoren har en støtsikker design for å tåle transport.

c. Spolene og kjernen gjennomgår vakuumtørking, og transformatoroljen behandles ved hjelp av vakuumfiltrerings- og fyllingsteknikker for å minimere fuktighetsinnholdet i transformatoren.

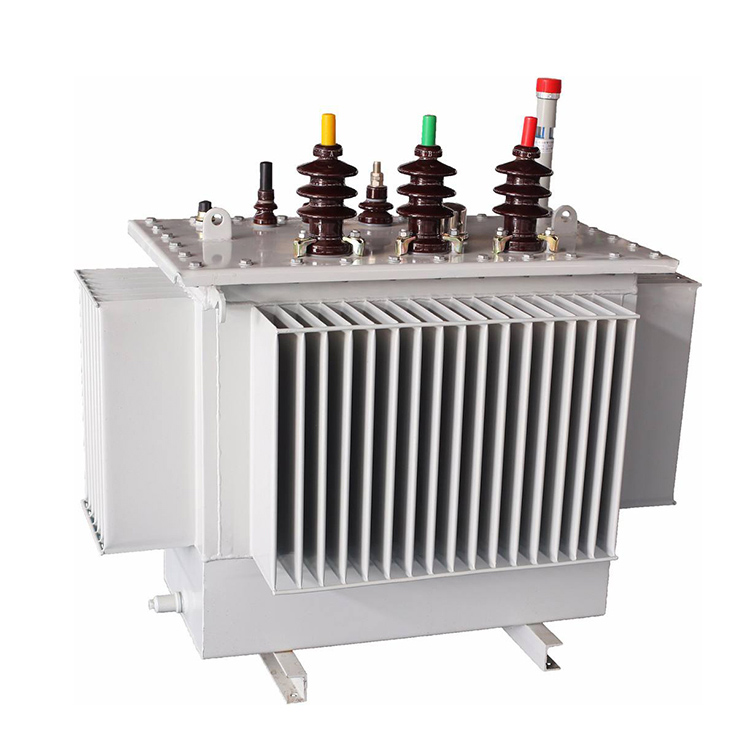

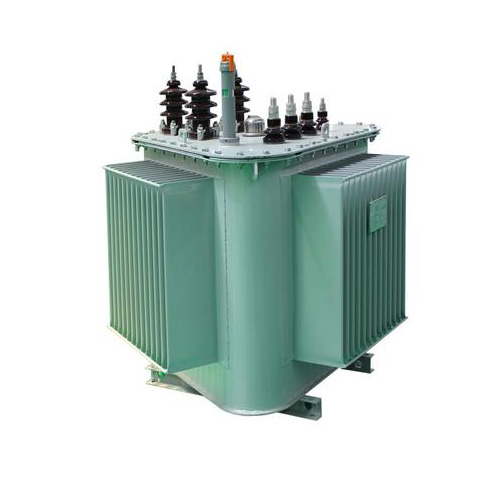

d. Oljetanken har korrugerte finner, som gir den en pustefunksjon for å kompensere for endringer i oljevolum på grunn av temperatursvingninger. Følgelig eliminerer dette produktet behovet for en oljekonservator, og reduserer transformatorens totale høyde.

e. Ved å erstatte oljekonservatoren med korrugerte finner, isoleres transformatoroljen effektivt fra det ytre miljø. Dette forhindrer inntrengning av oksygen og fuktighet, og bevarer dermed isolasjonsytelsen.

f. Med disse fem nøkkelytelsesfaktorene er oljenedsenkede transformatorer designet for å fungere uten å kreve oljeskifting under normal drift. Dette reduserer vedlikeholdskostnadene betraktelig samtidig som transformatorens levetid forlenges.

100kVA 3-fase kraftfordelingstransformator Teknisk spesifikasjon:

Nominell kapasitet:	100 kVA;
Primær spenning:	13,8 kV, 22 kV eller 33 kV;
Ingen lastetap:	200 ± 10 % W eller avhenger;
Lastetap:	1500/1580 ± 10 % W eller avhenger;
Vurdert frekvens:	50 eller 60 Hz;

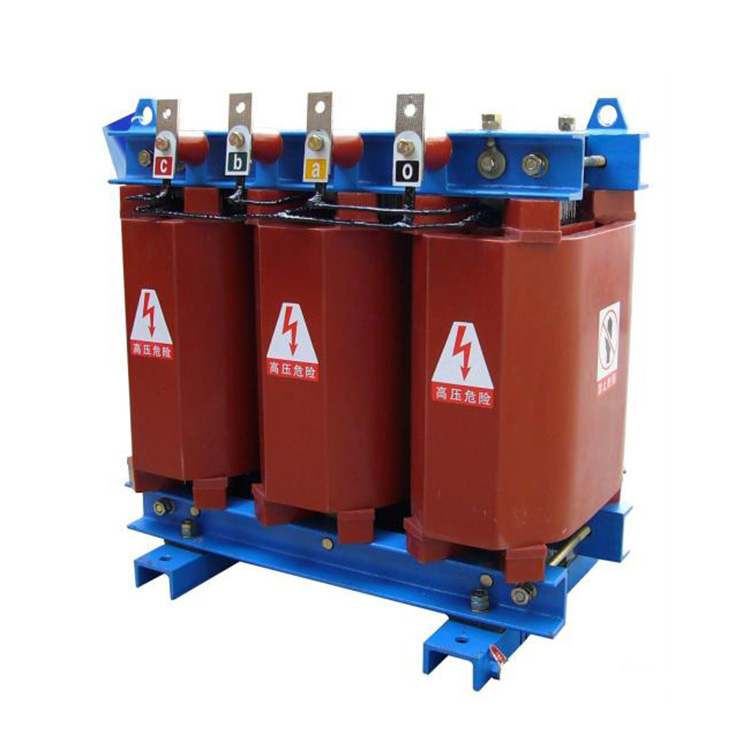

Kjølemetode:	PÅ EN; AN/AF (støpt harpikstype)
Isolasjonsmateriale:	mineralolje eller epoksyharpiks;
Nominell frekvens:	50 eller 60 Hz;
Tappemetode:	5 trinn hver for 2,5 %;
Arbeidstemperatur:	-40 ℃ til 40 ℃;

CONSO·CN 100kVA 3-fase kraftfordelingstransformator Detalj:

Olje fylt

Olje tømt

Amorf legering

Valset jernkjerne

CONSO·CN 100kVA 3-fase kraftfordelingstransformator Verksted:

Vikle verksted

Tørkeområde for spiral

Oljepåfyllingsområde

Område for ferdig produkt

Om den tilpassede tjenesten for å produsere 100kVA 3-fase kraftfordelingstransformator:

Vi vil designe 100kVA 3-fase kraftfordelingstransformatorer i henhold til det tekniske kravdokumentet fra kunder. De tekniske spesifikasjonene er avgjørende for å bli bekreftet før produksjon er som følger:

1. 100kVA 3-fase kraftfordelingstransformatoreffektivitet;

2. Spenningsforholdet for transformatoren på 100kVA 3-faset kraftfordeling;

3. Temperaturøkningen på 100kVA 3-fase kraftfordelingstransformatoren;

4. 100kVA 3-fase kraftfordelingstransformatorens nominelle frekvens;

5. 100kVA 3-fase kraftfordelingstransformator isolasjonstype.
