Hvordan kan elektriske brytere gjøre strømdistribusjonen tryggere og enklere å administrere?

Hvorfor er elektriske brytere viktigere enn mange kjøpere forventer?

I mange kraftprosjekter er ikke elektrisk koblingsutstyr den mest synlige delen av systemet. Transformatorer, kabler, generatorer og stort produksjonsutstyr får ofte mer oppmerksomhet fordi de ser mer "sentrale" ut i prosjektet. Men når det oppstår en feil, når en krets må isoleres, eller når vedlikeholdspersonell trenger å jobbe sikkert, blir bryterutstyr en av de viktigste delene av utstyret på stedet.

Elektrisk bryterutstyr er designet for å kontrollere, beskytte og koble fra elektriske kretser. Rent praktisk hjelper det et kraftsystem med å holde seg organisert. Det lar operatører dele opp kraftdistribusjonen i håndterbare seksjoner, beskytte nedstrømsutstyr og redusere virkningen av feil. Uten riktig bryterutstyr kan ett elektrisk problem spre seg over et bredere system, og forårsake produksjonsstans, sikkerhetsfarer eller dyre utstyrsskader.

For kjøpere er den virkelige verdien av elektriske brytere ikke begrenset til selve metallskapet. Verdien kommer fra om skapstrukturen, effektbrytere, samleskinnearrangement, beskyttelsesanordninger, innkommende og utgående matere, forriglingsdesign og vedlikeholdstilgang samsvarer med det faktiske prosjektet. Et skap som ser akseptabelt ut på papiret kan fortsatt skape problemer hvis det ikke passer til stedets layout, belastningsforhold, driftsvaner eller utvidelsesplan.

Dette er grunnen til at erfarne kjøpere ikke bare spør etter en pris. De spør om bryteranlegget kan håndtere riktig spenningsnivå, strømstyrke, kortslutningskapasitet, installasjonsmiljø, kabelinnføringsretning, driftsmetode og inspeksjonskrav. Et billigere skap som krever gjentatt modifikasjon etter levering kan bli langt dyrere enn en nøye spesifisert løsning.

Hvilke problemer møter kjøpere vanligvis før de velger elektrisk bryterutstyr?

Det første vanlige problemet er ufullstendig prosjektinformasjon. En kjøper kan vite at en fabrikk trenger flere elektriske skap, men de har kanskje ikke et klart enkeltlinjediagram, lasteliste, layoutplan eller materarrangement. I den situasjonen blir det vanskelig for produsenten å bekrefte riktig skaptype, antall paneler, komponentkonfigurasjon og beskyttelsesskjema.

Det andre problemet er forvirring mellom ulike koblingsutstyrskategorier. Lavspenningskoblingsanlegg, mellomspenningskoblinger, gassisolerte koblingsanlegg, luftisolerte koblingsanlegg, uttrekkbare skap, faste skap og distribusjonspaneler er ikke utskiftbare navn. Hver kategori har sitt eget bruksområde, strukturell logikk, sikkerhetskrav og kostnadsnivå. Å velge feil type kan påvirke installasjon, drift og vedlikehold.

Det tredje problemet er begrenset plass på nettstedet. I industrianlegg, kommersielle bygninger, kompakte transformatorstasjoner, gruveområder og bruksprosjekter kan det hende at det elektriske rommet ikke gir generøs arbeidsplass. Hvis koblingsutstyrsarrangementet ikke vurderes tidlig, kan kjøperen få problemer med skapdybde, driftsklaring foran, vedlikeholdstilgang bak, kabelgrøftposisjon eller ventilasjon.

Det fjerde problemet er fremtidig vedlikehold. Noen kjøpere fokuserer sterkt på innledende kjøpskostnader, men glemmer at koblingsutstyr vil forbli i drift i mange år. Vedlikeholdsteam trenger trygg tilgang, tydelig merking, pålitelig mekanisk drift, passende reservedeler og en enkel måte å isolere kretser på. Et skap som er vanskelig å inspisere kan øke arbeidstiden og driftsrisikoen.

Det femte problemet er uklar kommunikasjon mellom kommersielle og tekniske team. Innkjøpsteamet kan be om "Elektrisk bryter" som et enkelt produktnavn, mens ingeniørteamet forventer en veldig spesifikk teknisk konfigurasjon. Hvis disse to sidene ikke stemmer overens, kan rekkefølgen gå videre med skjult usikkerhet. Det er der nøye teknisk bekreftelse blir avgjørende.

Hvordan beskytter elektrisk koblingsutstyr et kraftdistribusjonssystem?

Elektrisk koblingsutstyr beskytter et kraftdistribusjonssystem ved å kombinere svitsje-, isolasjons-, beskyttelses-, måle- og kontrollfunksjoner i en organisert enhet. Når systemet fungerer normalt, distribuerer bryteren kraft til forskjellige laster. Når unormale forhold oppstår, hjelper beskyttelsesanordninger å koble fra den defekte kretsen og reduserer sjansen for større systemskade.

I et mellomspenningssystem kan bryteranlegget inkludere vakuumbrytere, strømtransformatorer, spenningstransformatorer, beskyttelsesreleer, samleskinner, jordingsbrytere og mekaniske forriglinger. Disse komponentene jobber sammen for å oppdage og isolere feil. For eksempel, hvis en utgående mater opplever en kortslutning, bør beskyttelsessystemet reagere raskt og åpne strømbryteren før feilen forårsaker mer alvorlig skade.

I et lavspentsystem kan elektrisk bryter distribuere strøm til motorer, belysning, produksjonslinjer, HVAC-systemer, pumper og hjelpeutstyr. Avhengig av design kan den bruke faste eller uttrekkbare enheter. Uttrekkbare strukturer kan gjøre inspeksjon og utskifting mer praktisk fordi individuelle funksjonelle enheter kan isoleres eller fjernes med mindre forstyrrelser for andre kretser.

Sikkerhet handler ikke bare om elektriske karakterer. Det kommer også an på strukturen. Godt koblingsanlegg tar hensyn til intern separasjon, jordingskontinuitet, dørlåser, betjeningshåndtak, kabelrom, ventilasjon, isolasjonsavstand og tydelig visuell indikasjon. Disse detaljene hjelper operatører med å forstå skapstatusen og reduserer usikker drift.

Det beste resultatet er ikke bare at skapet består fabrikkinspeksjon. Det bedre resultatet er at bryterutstyret forblir forståelig, brukbart og stabilt etter installasjon. Operatører bør vite hva hver mater kontrollerer, hvordan man isolerer en krets, hvor de skal inspisere nøkkeldeler og hvilke prosedyrer som må følges før vedlikehold.

Hvilke faktorer bør sjekkes før du legger inn en bestilling?

Før du bestiller elektrisk bryterutstyr, bør kjøpere bremse ned og bekrefte flere praktiske detaljer. Å forhaste seg på dette stadiet fører ofte til at tegninger blir revidert igjen og igjen, noe som forsinker produksjon og installasjon.

• Spenningsnivå:Bekreft om prosjektet krever lavspennings- eller mellomspenningskoblingsutstyr, og sjekk merkespenningen nøye.
• Merkestrøm:Gjennomgå forventet belastningsstrøm for innkommende og utgående kretser, ikke bare gjeldende tilstand, men også mulig fremtidig utvidelse.
• Kortslutningsmotstandskapasitet:Koblingsutstyret må samsvare med feilnivået til kraftsystemet.
• Skapstruktur:Bestem om faste, uttrekkbare, innendørs, utendørs, kompakte eller tilpassede strukturer er mer egnet.
• Komponentkonfigurasjon:Bekreft effektbrytere, releer, målere, strømtransformatorer, spenningstransformatorer, overspenningsvern og andre enheter.
• Kabelinngang og -utgang:Sjekk om nettstedet krever toppinngang, bunninngang, fronttilgang eller baktilgang.
• Installasjonsmiljø:Vurder høyde, fuktighet, støv, temperatur, korrosjonsrisiko og ventilasjon.
• Vedlikeholdstilgang:Sørg for at operatører kan inspisere og utføre service på skapet på en sikker måte etter installasjon.
• Tegningsbekreftelse:Forbered enkeltlinjediagrammer, layouttegninger og lastelister når det er mulig.
• Testing og dokumentasjon:Be om fabrikkinspeksjoner, tegninger, manualer og tekniske dokumenter som trengs for prosjektaksept.

For mange kjøpere er det vanskeligste å ikke vite hvilken informasjon produsenten trenger. En profesjonell leverandør bør hjelpe til med å organisere spørsmålene i stedet for å bare vente på en perfekt teknisk fil. Dette er spesielt viktig for internasjonale prosjekter der tekniske standarder, arbeidsvaner og anleggsforhold kan variere fra marked til marked.

Valgtabell for elektrisk koblingsutstyr

Hvordan kan kjøpere redusere risiko under prosjektplanlegging?

Godt elektriske koblingsutstyr innkjøp begynner før tilbudet. Kjøpere kan redusere risikoen ved å behandle det tidlige kommunikasjonsstadiet som en teknisk bekreftelsesprosess i stedet for en enkel prisforespørsel.

Et nyttig første trinn er å samle enkeltlinjediagrammet. Denne tegningen viser hvordan strøm flyter gjennom systemet og hjelper produsenten med å forstå innkommende matere, utgående matere, busskoblere, målepunkter, beskyttelsesfunksjoner og lastfordeling. Dersom enlinjediagram mangler, kan leverandøren fortsatt gi generelle råd, men tilbudet vil være mindre presist.

Det andre trinnet er å avklare nettstedets layout. Elektriske rom er ikke alltid utformet med nok plass for enkel installasjon. Skapbredde, dybde, høyde, driftsklaring, bakadkomst, kabelinnføring og døråpningsretning bør kontrolleres tidlig. Et teknisk riktig skap kan likevel bli plagsomt dersom det ikke passer til rommet.

Det tredje trinnet er å bekrefte driftsmiljøet. Elektrisk bryterutstyr installert i et rent innendørs rom har andre krav enn utstyr som brukes i gruveområder, kystområder, fuktige miljøer, solcellenettstasjoner eller infrastrukturprosjekter med tungt støv. Miljødetaljer påvirker kapslingsbeskyttelse, ventilasjon, anti-kondenstiltak og materialvalg.

Det fjerde trinnet er å unngå å sammenligne ufullstendige sitater. Hvis ett tilbud inkluderer premiumkomponenter, testing, tegninger og tilpasning mens et annet bare inkluderer et grunnleggende skap, kan det hende at den lavere prisen ikke representerer bedre verdi. Anskaffelsesteam bør be leverandører om å liste opp konfigurasjonen tydelig slik at sammenligningen blir rettferdig.

Det femte trinnet er å reservere tid for gjennomgang av tegningen. Elektrisk koblingsutstyr er ofte koblet til transformatorer, transformatorstasjoner, kabler, kontrollsystemer og nedstrømsutstyr. En kort gjennomgangsperiode kan forhindre dyre feil før produksjonen starter. I mange prosjekter er nøye tegningsgodkjenning forskjellen mellom jevn installasjon og gjentatt justering på stedet.

Hva gjør elektrisk koblingsutstyr enklere å inspisere og vedlikeholde?

Vedlikeholdsvennlig elektrisk koblingsutstyr skjer ikke ved et uhell. Det kommer fra skapdesign, komponentarrangement, merking, dokumentasjon og tilgangsplanlegging. For brukerne er dette viktig fordi bryterutstyr ikke er et engangskjøp. Det er utstyr som skal betjene stedet gjennom mange års drift, inspeksjon, feilsøking og eventuell utvidelse.

Tydelig kupédesign er en viktig faktor. Når funksjonsområder er godt organisert, kan vedlikeholdspersonalet lettere identifisere samleskinneområdet, kabelområdet, effektbryterområdet, kontrollområdet og måleområdet. Dette reduserer forvirring under inspeksjon og hjelper teknikere med å følge sikrere prosedyrer.

Pålitelig mekanisk drift er en annen faktor. Dører, håndtak, forriglinger, skodder, uttrekkbare enheter og jordingsmekanismer skal fungere jevnt. Et skap som føles vanskelig å betjene under fabrikkinspeksjon kan bli enda mer plagsomt etter mange års bruk. Kjøpere bør ta hensyn til disse detaljene i stedet for bare å bedømme det ytre utseendet.

Dokumentasjon er også viktig. Tegninger, koblingsskjemaer, bruksanvisninger, komponentlister og inspeksjonsjournaler hjelper brukeren med å forstå systemet etter levering. Dette er spesielt verdifullt når prosjektgruppen endres eller når lokalt vedlikeholdspersonell må feilsøke systemet år senere.

Planlegging av reservedeler bør ikke ignoreres. For viktige strømsystemer kan kjøpere trenge reservebrytere, kontrollkomponenter, indikatorlamper, sikringer, målere eller andre ofte vedlikeholdte deler. En produsent som kan forklare disse alternativene tydelig hjelper kjøperen med å forberede seg på reelle driftsforhold, ikke bare den første installasjonsdagen.

Hvordan kan en produsent støtte bedre kjøpsbeslutninger?

En god produsent av elektriske brytere bør gjøre mer enn å sette sammen skap. Produsenten bør hjelpe kjøpere med å oversette prosjektkrav til en tydelig teknisk løsning. Dette inkluderer å stille de riktige spørsmålene, gjennomgå tegninger, forklare skapforskjeller, sjekke komponentalternativer og hjelpe kjøperen med å forstå hvordan hver beslutning påvirker sikkerhet, kostnader, installasjon og vedlikehold.

Conso Electrical Science and Technology Co., Ltd. er involvert i produksjon av elektrisk utstyr som bryterutstyr, transformatorstasjoner, transformatorer og relaterte kraftdistribusjonsprodukter. For kjøpere som trenger elektrisk koblingsutstyr er verdien av å jobbe med et produksjonsorientert team at teknisk kommunikasjon kan kobles mer direkte med produksjonsvirkelighet.

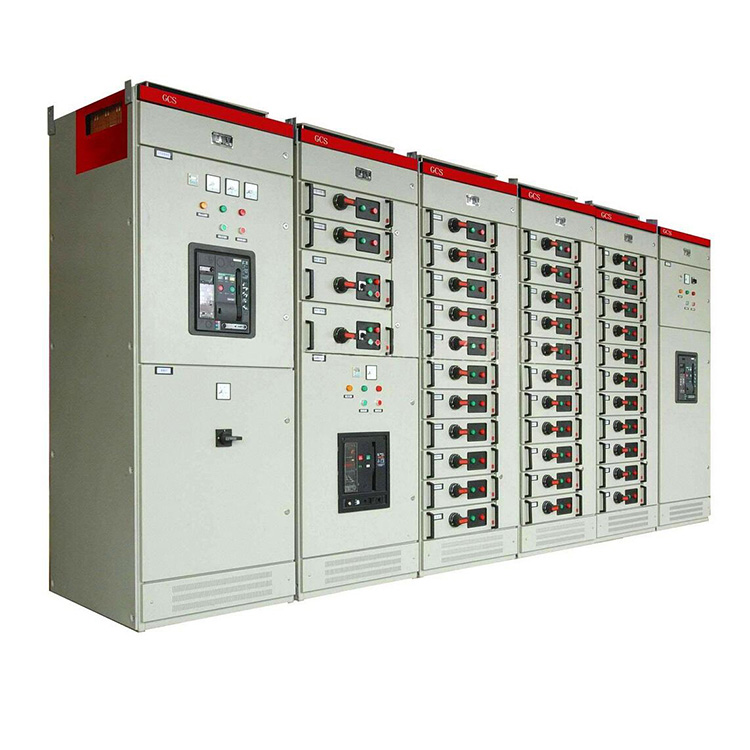

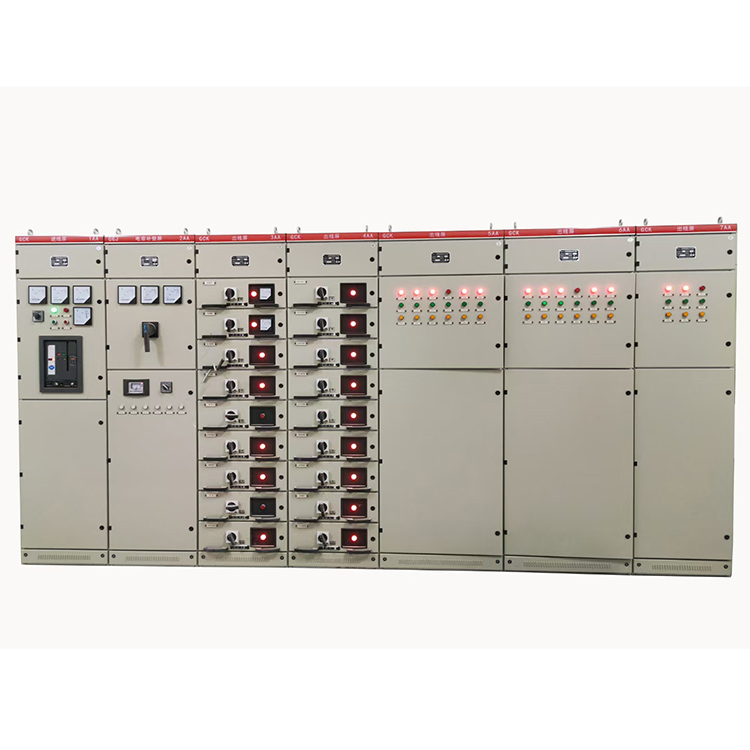

For eksempel, når en kjøper trenger lavspentkoblingsutstyr for en kompakt transformatorstasjon, bør diskusjonen ikke stoppe ved skapnavnet. Produsenten bør bekrefte om prosjektet trenger en GGD, GCK, GCS, MNS eller en annen passende struktur. Når en kjøper trenger mellomspenningsbryterutstyr, bør produsenten hjelpe til med å gjennomgå spenningsnivå, effektbryterkonfigurasjon, krav til beskyttelsesrelé og kabelarrangement.

En annen fordel er tilpasning. Mange prosjekter kan ikke stole på et helt standard skap. Nettstedet kan kreve spesielle dimensjoner, spesifikke komponentmerker, uvanlig kabelinnføring, ekstra måling, reservert utvidelsesplass eller et spesielt arrangement av innkommende og utgående matere. En dyktig produsent kan gjennomgå disse detaljene og gi et mer praktisk forslag.

Det sterkeste leverandørforholdet er bygget på tydelig informasjon. Kjøpere bør være klare til å dele tegninger og prosjektforhold, mens produsenten bør svare med organiserte spørsmål og realistiske forslag. Denne toveiskommunikasjonen bidrar til å redusere skjult risiko og gjør kjøpsprosessen roligere, raskere og mer pålitelig.
