Hvorfor er GCS lavspenningsbryter i ferd med å bli et smart valg for moderne kraftdistribusjonssystemer

Abstrakt:Pålitelig lavspentstrømdistribusjon krever mer enn bare å koble til elektrisk utstyr. Det krever et brytersystem som kan organisere kretsløp, forbedre driftssikkerheten, forenkle vedlikehold og støtte stadig mer komplekse automatiseringskrav.CONSO·CN GCS lavspenningsbryterer designet rundt modulære funksjonsenheter, praktiske skuffemekanismer, oppdelt konstruksjon og fleksible kabelforbindelser. Denne artikkelen forklarer strukturen, de viktigste tekniske funksjonene, applikasjonene, fordelene og viktige valghensyn for ingeniører, entreprenører, distributører og kjøpere av industrielle kraftsystemer.

Innholdsfortegnelse

• Hva er GCS lavspenningsbryter?
• Hva er de viktigste strukturelle egenskapene til GCS-bryterutstyr?
• Hvorfor velge GCS lavspenningsbryter for kraftdistribusjon?
• Hvordan sammenligner GCS med GCK lavspenningsbryter?
• Hvor brukes GCS lavspenningsbryter?
• Hvordan bør kjøpere velge GCS lavspenningsbryter?
• Hvorfor er produsentens kapasitet viktig?
• Ofte stilte spørsmål om GCS lavspenningsbryter

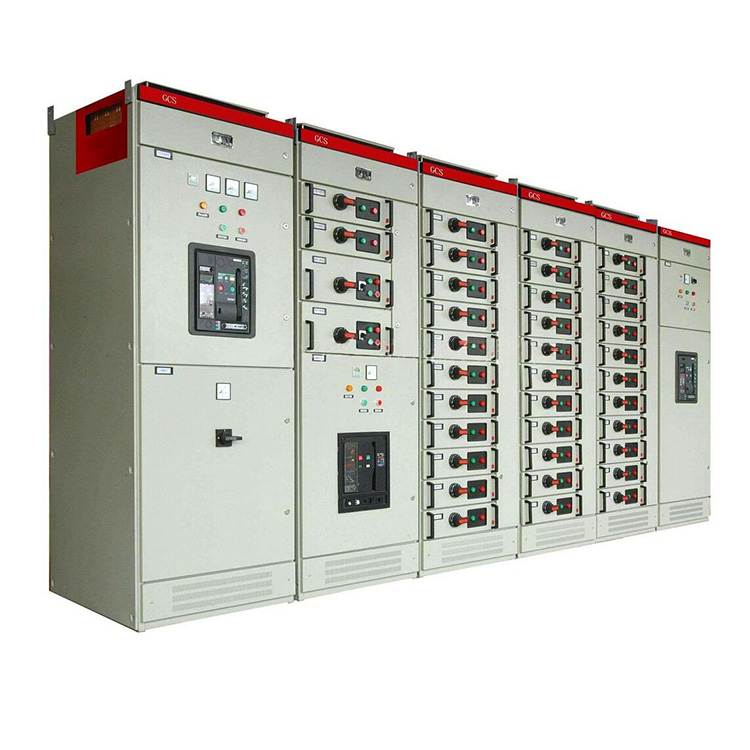

Hva er GCS lavspenningsbryter?

GCS lavspenningsbryter er en modulær lavspent strømdistribusjons- og kontrollløsning designet for applikasjoner der flere kretser, motorkontrollfunksjoner, automatiseringsgrensesnitt og vedlikeholdstilgang må organiseres i en kompakt elektrisk enhet.

Sammenlignet med konvensjonelle lavspenningskoblingskonfigurasjoner legger GCS-utstyr større vekt på modulære funksjonsenheter og praktiske avtrekks- og fremdriftsmekanismer. I henhold til CONSO·CNs produktinformasjon kan GCS-løsningen produseres i henhold til kundens enkeltlinjediagram, layoutplan og innkjøpsliste, slik at den endelige konfigurasjonen bedre samsvarer med det faktiske distribusjonssystemet.

Designet er spesielt nyttig når et prosjekt krever flere utgående matere og uavhengige funksjonelle enheter. I stedet for å behandle hele skapet som ett elektrisk rom, deler GCS-konstruksjon utstyret inn i funksjonelle seksjoner, og hjelper operatører med å isolere individuelle kretser og begrense den potensielle påvirkningen av en lokalisert feil.

Hva er de viktigste strukturelle egenskapene til GCS-bryterutstyr?

Effektiviteten til et GCS-system kommer fra forholdet mellom dets elektriske komponenter, samleskinnearrangement, funksjonelle rom, kabelrom og uttrekkbare enheter. Flere strukturelle egenskaper er spesielt viktige når man skal evaluere en GCS-løsning.

Modulære funksjonsenheter

Modulær konstruksjon gjør det mulig å konfigurere forskjellige kretser i henhold til faktiske distribusjonskrav. Dette er verdifullt for industrianlegg der matere, motorkontrollkretser, automasjonsutstyr og hjelpelaster kan trenge forskjellige elektriske konfigurasjoner.

Separerte funksjonelle rom

De funksjonelle enhetene og rommene er designet med tydelig separasjon. Dette arrangementet kan bidra til å begrense virkningen av en feil til et mindre område og lar vedlikeholdspersonell arbeide på individuelle seksjoner uten å forstyrre andre kretsløp unødvendig.

Tre-samleskinne horisontalt arrangement

Produktinformasjonen fra CONSO·CN spesifiserer et horisontalt arrangement med tre busser beregnet på å gi dynamisk og termisk stabilitet. Den oppgitte utformingen tåler påvirkning av kortslutningsstrøm opp til 80/176 kA, avhengig av gjeldende konfigurasjon og forhold.

Høy kretstetthet

Et enkelt MCC-skap kan romme opptil 22 kretser i henhold til produsentens publiserte produktinformasjon. Denne konfigurasjonen kan være nyttig for kraftproduksjon, petrokjemisk industri, industriell automasjon og andre anlegg med et stort antall elektriske belastninger.

Praktisk kabelrom

Eksterne kabelforbindelser er anordnet i et dedikert kabelrom, med kabelinngang og -utgang mulig fra forskjellige retninger avhengig av konfigurasjonen. Nullsekvensstrømtransformatoren kan også plasseres i kabelrommet, noe som gir enklere installasjon og vedlikehold.

Omfattende sekundære tilkoblinger

GCS-skuffenheter kan gi flere sekundære plug-in-kontakter. CONSO·CN sier at enheter på 1 enhet og over kan ha 32 par, mens halvenhetskonfigurasjoner kan ha 20 par. Denne kapasiteten støtter datamaskingrensesnitt, automatiske kontrollkretser og andre sekundære kontrollkrav.

Hvorfor velge GCS lavspenningsbryter for kraftdistribusjon?

For industrielle elektriske systemer påvirker valg av bryterutstyr ikke bare den første installasjonen, men også drift, feilsøking, utvidelse og vedlikehold. GCS-teknologi gir flere praktiske fordeler.

En annen viktig fordel er designfleksibilitet. GCS-bryterutstyr er ikke nødvendigvis valgt som et generisk hylleskap. En profesjonell produsent kan konfigurere utstyret i henhold til elektriske tegninger, utstyrsoppsett og innkjøpskrav. Denne tilnærmingen er spesielt verdifull for prosjekter der lastfordeling og skapkonfigurasjon skiller seg fra standardarrangementer.

Hvordan sammenligner GCS med GCK lavspenningsbryter?

GCS og GCK brukes begge i lavspentdistribusjonssystemer, men deres strukturelle tilnærminger er ikke identiske. CONSO·CN beskriver GCS som en avansert type sammenlignet med GCK lavspenningsbryteranlegget, og fremhever dets større modularitet og mer praktiske utvinnings- og fremdriftsarrangement.

Det riktige valget bør til syvende og sist være basert på systemspenning, strøm, kortslutningskrav, kretsmengde, skapdimensjoner, kontrollarkitektur, vedlikeholdsstrategi og gjeldende standarder i stedet for å bare velge én modell fordi den virker mer avansert.

Hvor brukes GCS lavspenningsbryter?

GCS-systemer er egnet for et bredt spekter av industrielle og infrastrukturelle kraftfordelingsmiljøer. Deres modulære arkitektur er spesielt verdifull når et prosjekt inneholder mange utgående kretser eller krever integrasjon med automasjonssystemer.

• Kraftproduksjon:Støtter distribusjon og motorstyringskrav knyttet til store generasjonsenheter.
• Petrokjemiske anlegg:Nyttig der mange motorer, pumper, kontrollsystemer og hjelpelaster krever organisert distribusjon.
• Industriell produksjon:Hjelper med å administrere flere produksjonslinjer og elektrisk drevet maskineri.
• Kommersielle og infrastrukturanlegg:Kan konfigureres for sentraliserte lavspentdistribusjonssystemer.
• Automatiseringssystemer:Flere sekundære kontakter kan støtte datamaskingrensesnitt og automatiske kontrollkretser.
• Store elektriske distribusjonsprosjekter:Modulære skap kan konfigureres i henhold til prosjektets enlinjediagram og utstyrslayout.

For store anlegg kan muligheten til å organisere flere matere innenfor en koordinert koblingsutstyr forbedre den generelle vedlikeholdsevnen til distribusjonsarkitekturen.

Hvordan bør kjøpere velge GCS lavspenningsbryter?

Å kjøpe et GCS-skap bør begynne med det elektriske systemet i stedet for selve skapet. En kvalifisert leverandør bør motta nok teknisk informasjon til å bestemme riktig konfigurasjon.

1. Bekreft de elektriske parameterne.Definer merkespenning, merkestrøm, frekvens, kortslutningskrav og andre prosjektspesifikke parametere.
2. Forbered enkeltlinjediagrammet.Dette gir leverandøren en klar forståelse av innkommende og utgående kretser.
3. Bestem kretsmengde.Vurder matere, motorkontrollkretser, hjelpekretser og fremtidige utvidelseskrav.
4. Vurder den fysiske layouten.Skapdimensjoner, kabelretning, installasjonsplass og vedlikeholdsavstand bør vurderes.
5. Spesifiser kontrollkrav.Automatisering, overvåking, datagrensesnitt og sekundære kretser bør defineres før produksjon.
6. Sjekk beskyttelseskoordinering.Effektbrytere og strømbegrensende komponenter bør velges i henhold til det faktiske distribusjonssystemet.
7. Gjennomgå testing og dokumentasjon.Kjøpere bør be om passende tekniske tegninger, testdokumentasjon, komponentlister og driftsinformasjon.

For skreddersydde prosjekter kan det å gi leverandøren en komplett enkeltlinjetegning, layoutplan og innkjøpsliste forbedre kommunikasjonen betydelig og redusere konfigurasjonsfeil. CONSO·CN identifiserer spesifikt disse dokumentene som en del av GCS-produksjonsprosessen.

Hvorfor er produsentens kapasitet viktig?

Et lavspent koblingsskap er en koordinert elektrisk enhet i stedet for en enkel metallkapsling. Kvaliteten på samleskinnekonstruksjon, kabling, montering av funksjonelle enheter, komponentvalg, mekanisk justering og testing kan alle påvirke det endelige systemets pålitelighet.

Når du velger en Kina GCS lavspenningsbryterprodusent eller leverandør, bør kjøpere vurdere mer enn prisen. Nøkkelfaktorer inkluderer:

• Erfaring innen produksjon av lavspenningsbryterutstyr
• Evne til å tolke enkeltlinjediagrammer og prosjekttegninger
• Tilpasnings- og ingeniørevner
• Kvalitetskontrollprosedyrer under montering
• Fabrikktesting og inspeksjonsevne
• Tilgjengelighet av teknisk dokumentasjon
• Teknisk støtte etter salg
• Evne til å koordinere koblingsanlegg med det bredere distribusjonssystemet

CONSO·CN presenterer GCS som en del av sin bredere lavspente bryterportefølje, sammen med GCK-, MNS- og GGD-løsninger. Produktinformasjonen legger også vekt på tilpasset produksjon basert på kundetegninger og distribusjonskrav.

For kjøpere som sammenligner leverandører, kan produktutvalget for lavspenningsbryterutstyr gi nyttig kontekst når de skal bestemme hvilken skaparkitektur som er mest passende for et bestemt prosjekt.

Ofte stilte spørsmål om GCS lavspenningsbryter

Hva er hovedformålet med GCS lavspenningsbryter?

Dens primære formål er å distribuere, kontrollere, beskytte og administrere lavspente elektriske kretser. Dens modulære arkitektur er spesielt egnet for systemer som krever flere matere, funksjonelle enheter og automatiseringsgrensesnitt.

Hva skiller GCS fra konvensjonelle lavspentbrytere?

GCS legger vekt på modulære funksjonelle enheter, uttrekkbare skuffemekanismer, oppdelt konstruksjon, fleksible kabelarrangementer og omfattende sekundære plug-in-tilkoblinger. Disse funksjonene kan gjøre komplekse distribusjonssystemer enklere å konfigurere og vedlikeholde.

Kan GCS-bryterutstyr tilpasses?

Ja. I følge CONSO·CN kan GCS-bryterutstyr produseres i henhold til kundens enlinjetegning, layoutplan og innkjøpsliste.

Hvor mange kretser kan et MCC-skap romme?

Produsentens publiserte informasjon sier at et enkelt MCC-skap kan romme opptil 22 kretser. Faktisk kapasitet bør bekreftes i henhold til den spesifikke elektriske konfigurasjonen og skaparrangementet.

Er GCS egnet for automatiserte industrisystemer?

Ja. De tilgjengelige sekundære plug-in-kontaktene er designet for å støtte datamaskingrensesnitt og automatiske kontrollkretser, noe som gjør konfigurasjonen egnet for industrielle automasjonsapplikasjoner der omfattende kontrollkabling er nødvendig.

Konklusjon: Er GCS lavspenningsbryter det riktige valget for prosjektet ditt?

GCS lavspenningsbryter kombinerer modulær distribusjonsarkitektur, adskilte funksjonelle rom, praktiske uttrekkbare enheter, organiserte kabelforbindelser og omfattende sekundære grensesnitt for å møte kravene til moderne industrielle kraftsystemer. For prosjekter som involverer flere kretser, automasjon, motorstyring og tilpassede distribusjonsoppsett, er det like viktig å velge riktig produsent som å velge brytertype. Hvis du vurderer en GCS-løsning for et industrielt, kommersielt eller infrastrukturprosjekt,kontakt ossmed enkeltlinjediagram, layoutplan og tekniske krav for å diskutere en passende konfigurasjon med CONSO·CN.
