Bedre å vite til SF6 fullgassfylt ringhovedenhet

1. Hovedfunksjoner ved SF6 -gassisolert bryterutstyr:

Gassisolert bryterutstyr  Vedtar SF6 som hovedisolasjonsmedium på 10 kV til 35 kV ring hovedenhet. I konstruksjonen av urbanisering har SF6 Full Gas Filled Ring hovedenhet signaliseringsfordelene ved kompakt og modulær design. Det vedtar mye på urban kraftnett, jernbanetransport, ny energiindustri og industrielle foretak.

1.1 Den modulære utformingen av SF6 -gassisolert bryterutstyr

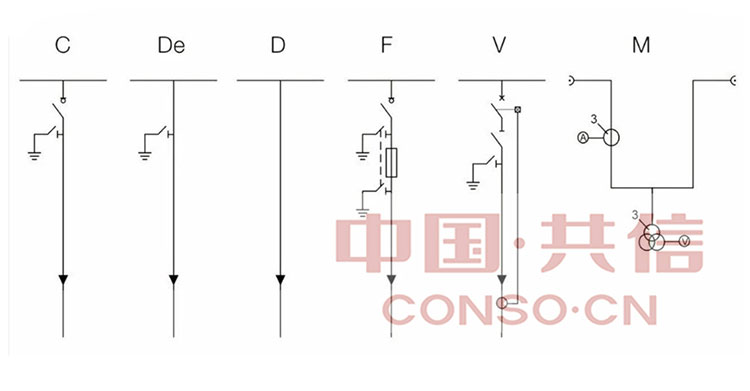

DeSF6 Ring hovedenhet  Hovedsakelig har C (kabelbryterpanel), V (Vacuum Circuit Breaker Panel), D (direkte kabelforbindelsespanel), DE (direkte kabelforbindelse med jordingspanel), F (koblings-FUSE-frakoblingspanel) og M (målepanel).

I faktiske tilfeller tilbyr C- og V -enheten kontroll og beskyttelse til å legge inn og sende ut kabelstrømlinjen. Foruten funksjonen til belastningsdrift, har V -enheten mer funksjon på å kutte av kortslutningsstrøm og belastningsstrøm. M -enheten utstyrer måling av CT, og PT, og energimåler. Normalt har den 800 mm bredde som er den samme som enKYN28-12. D og DE -enheten brukes til å heve kabelhøyden fra bakken til toppen av SF6 -ringen hovedenhet. I tillegg brukes F -enheten også i inngang og utkastningsbeskyttelse, men terminale brukere foretrekker å vedta V -enheten i stedet for F -enhet, siden kontrollerende utstyr er mer komplisert.

1.2 Den kompakte utformingen av SF6 -gassisolert bryterutstyr

Normalt er dimensjonen til en C- eller V-enhet W*H*D = 371*1800*750 (mm), men et inngangs- eller utgangspanel av en Kyn28-12 er W*H*D = 800*2300*1500 (mm). Det er ikke i tvil om at SF6 Ring hovedenhet har mer konkurransedyktig på logistikk og landkostnader. Dessuten har en SF6-gassisolert bryterutstyr lavere materialkostnader enn en KYN28-12 som den kompakte utformingen.

2. Strukturell S Cheme of a SF6 Gas Isolated Switchgear

   I en gassisolert bryterutstyr har den hovedsakelig SF6 -bensintank, hovedbryter og bryter, buslinne -system, kontrollerende utstyr og sekundær kontroll- og beskyttelsessystem.

   SF6 -bensintanken vedtar 201 eller 304 rustfritt stål, hvorav den årlige lekkasjehastigheten er lavere enn 0,1%, som er designet som fullt forseglet og isolert. Det sikrer vedlikeholdsfri service i mer enn 30 år.

   Det er likt som enLuftisolert bryterutstyr  At hovedbryteren og bryteren i et inngangs- og utgangspanel er jordingbryter, frakoblingsbryter, lastbryterbryter og vakuumkretsbryter for kontroll og beskyttelse av kraftsystemer.

   I en vanlig SF6 -tank kan den integrere 7 modulære enheter på det meste av et 10 kV strømnettsystem. Ellers er en tilkoblingskabel og kabelplugg nødvendig for utvidelser. I en vanlig tank er modulære enheter imidlertid koblet sammen med kobberbuslelen.

   Det sekundære kontroll- og beskyttelsessystemet har funksjon for å overvåke verdens spenning og strøm for å beskytte SF6 -ring hovedenhet mot systemfeil. I mellomtiden støtter den også automatisering, fjernkontroll, datainnsamling og tilgang til SCADA -system. I tillegg gir SF6 Ring hovedenhet også hjelpestrømforsyning for å sikre normal drift av kontroll og signaloverføring.

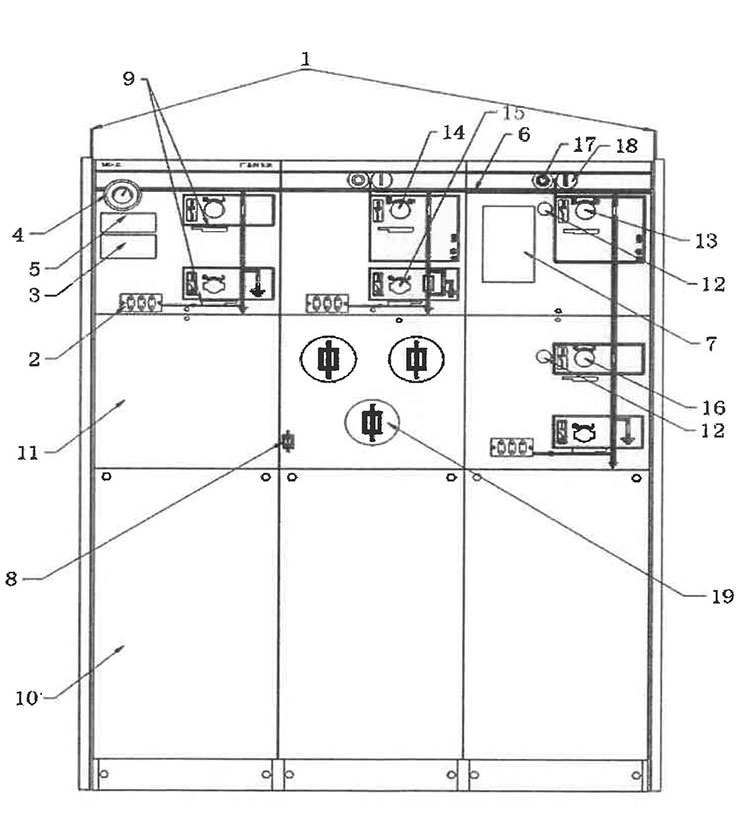

2.1 SF6 Gas Isolated S Witchgear S Tructure D iagram:

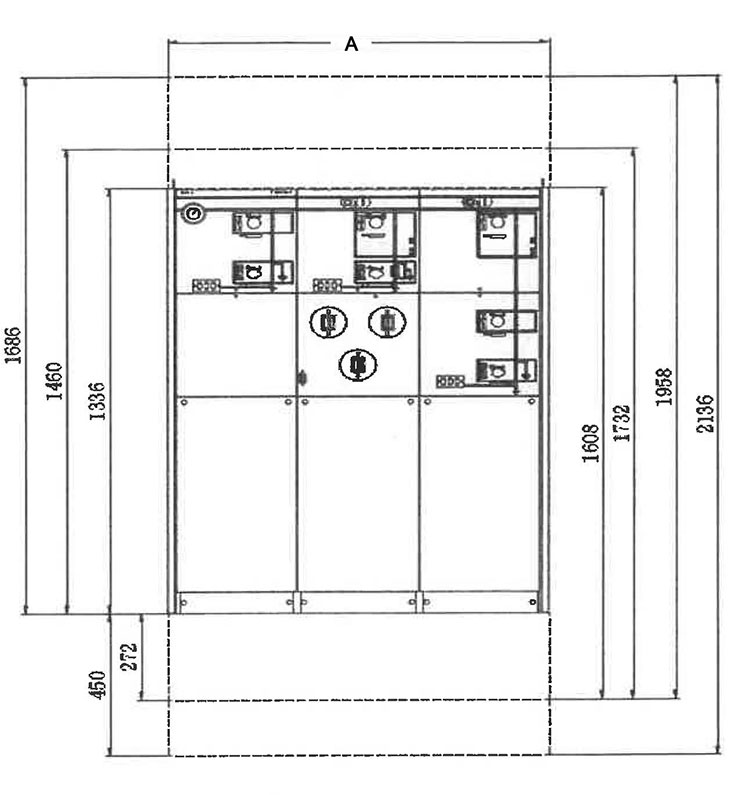

2.2 Utenfor dimensjoner av en SF6 Ring hovedenhet ：

2.3 Standard S -ovolusjon og e xTension M Odules ：
